Piezo-vernevelingschips: een uitgebreide gids voor technologie, toepassingen en innovaties

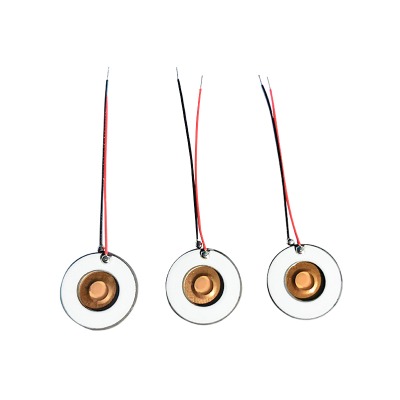

Inleiding tot piëzo-vernevelingschips

Wat is piëzo-atomisatie?

Piëzo-verneveling vertegenwoordigt een zeer geschikte methode om vloeistof in fijne druppeltjes om te zetten door middel van mechanische trillingen door piëzo-elektrische materialen. De piëzo-vernevelingschip Ook als de kerncomponent in dit proces transformeert elektrische energie in hoogfrequente mechanische trillingen. Deze oscillaties creëren capillaire golven op het oppervlak van de vloeistof, wat uiteindelijk leidt tot het uitstoten van druppels.

In tegenstelling tot traditionele pneumatische verneveling van ultrasone vernevelingssystemen, is piëzo-gebaseerde verneveling niet afhankelijk van luchtstroom of krachtige golven. In plaats daarvan maakt het gebruik van nauwkeurig gecontroleerde trillingen op microschaal, waardoor het geschikt is voor toepassingen die een nauwkeurige regeling van de druppelgrootte en een laag verspreide zijn. Dit principe wordt algemeen toegepast in medische inhalatoren, luchtbevochtigers, industriële coatings en landbouwsproeiers.

In wezen is piëzo-verneveling een schone, stille en succesvolle technologie die in alle sectoren steeds meer aandacht krijgt omdat de schaalbaarheid en precisie ervan wordt aangenomen.

Piëzo-elektrisch effect bij verneveling

Het piëzo-elektrische effect is het basisprincipe achter het piëzo-vernevelingschip. Het beschrijft het fenomeen waarbij bepaalde kristallijne materialen, zoals loodzirkonaattitanaat (PZT) of kwarts, mechanische spanning genereren wanneer een elektrisch veld wordt aangelegd. Wanneer een wisselspanning wordt bedacht, zet het materiaal snel uit en trekt het samen, waardoor trillingen op ultrasone frequenties ontstaan.

In het kader van de verneveling wordt deze vrijwelde vloeistoffilm naar het oppervlak van de chiproest. De mechanische energie veroorzaakt instabiliteit van het oppervlak, wat leidt tot het uiteenvallen van de vloeistoflaag in uniforme microdruppeltjes – een proces dat bekend staat als het ontstaan ​​van microdruppels. De nauwkeurige frequentie en amplitude van de trilling bepalen de druppelgrootte en -verdeling.

Deze elektromechanische conversie maakt consistente verneveling mogelijk zonder externe verwarming van drukverhoging, wat verbeterde veiligheid en materiaalcompatibiliteit biedt. Als gevolg hiervan is de piëzo-elektrische verstuiver een cruciaal element geworden in de moderne vernevelingstechnologie, waarbij compactheid wordt gecombineerd met hoge prestaties.

Voordelen van piëzo-verneveling

De toepassing van piëzo-vernevelingschips levert belangrijke voordelen op met zich mee ten opzichte van conventionele vernevelingsmethoden. De onderstaande tabel vat de belangrijkste verschillen tussen veelgebruikte atomiseringstechnologieën samen.

Vergelijken van atomiseringstechnologieën

Technologietype	Aandrijfmechanisme	Energie-efficiëntie	Druppeluniformiteit	Geluidsniveau	Onderhoudsvraag
Piëzo-atomisatie	Piëzo-elektrische trillingen	Hoog	Uitstekend	Zeer laag	Laag
Ultrasone verstuiving	Akoestische resonantie	Middelmatig	Matig	Hoog	Matig
Pneumatische verstuiving	Gecomprimeerde luchtstroom	Laag	Variabel	Hoog	Hoog

Uit deze vergelijking blijkt dat het piëzo-verstuivingschip duidelijke voordelen biedt op het gebied van precisie, energieverbruik en operationele stabiliteit. Het op basis gebaseerde druppelmechanisme zorgt voor een consistente deeltjesgrootteverdeling, cruciaal in medische en industriële toepassingen waar doseringsnauwkeurigheid van uniformiteit van de coating vereist is.

Bovendien werken piëzo-verstuivers, vanwege de afwezigheid van bewegende mechanische onderdelen van luchtcompressiesystemen, nog steeds en hebben ze een betekenis. Hun besparing bij het omzetten van elektrische energie in verstuivingsenergie draagt ​​ook bij aan lagere operationele kosten, in lijn met de mondiale trends in de richting van energie-efficiënte en geluidsarme technologieën.

Technologie en werkingsprincipe

Chipontwerp en materialen

De prestaties en betrouwbaarheid van een piëzo-verstuivingschip zijn sterk afhankelijk van het structurele ontwerp en de materialen die bij de constructie worden gebruikt. De chip bestaat meestal uit drie hoofdlagen: het piëzo-elektrische substraat, de elektrolaag en het vernevelingsoppervlak. Elke laag dient een specifiek doel: het omzetten van elektrische energie in mechanische beweging en het efficiënt overbrengen ervan naar de vloeistof.

De meest gebruikte materialen voor het piëzo-elektrische substraat zijn loodzirkonaattitanaat (PZT) en kwarts. PZT biedt een hoge elektromechanische koppelingsefficiëntie en een sterk vervormingsvermogen, waardoor het ideaal is voor toepassingen die een hoge vernevelingsoutput hebben. Kwarts biedt superieure temperatuurstabiliteit en chemische inertie, geschikt voor medische of chemische processen waarbij gevoelige gevoelige betrokken zijn.

De elektrolaag, meestal uit dunne metaalfilms zoals goud of platina, zorgt voor een uniforme verdeling van het elektrische veld over het oppervlak. Het vernevelingsoppervlak kan microgaatjes van maaspatronen bevatten die de capillaire werking versterken en inwerken generatie van microdruppels .

De onderstaande tabel geeft een overzicht van veelgebruikte materialen bij het ontwerp van piëzo-vernevelingschips en hun eigenschappen.

Er worden veel interessante materialen gebruikt in piëzo-vernevelingschepen

Materiaaltype	Voorbeeld compositie	oorspronkelijke eigendommen	Typische toepassing
Piëzo-elektrische laag	PZT, kwarts	Hoog piëzo-elektrische constante, stabiliteit	Energie conversie
Elektrode laag	Goud, platina	Hoog geleidbaarheid, corrosiebestendigheid	Elektrisch contact
Vernevelingsoppervlak	Roestvrij staal, silicium	Duurzaamheid, gladheid, compatibiliteit met microfabricage	Vloeibare interactie-interface

De zorgvuldige selectie en integratie van deze materialen bepaalt niet alleen de efficiëntie van de verneveling, maar ook de duurzaamheid en compatibiliteit van de chip met verschillende polymeer.

Fabricageproces

De fabricage van een piëzo-verstuivingschip omvat nauwkeurige microfabricagetechnieken om structurele uniformiteit en consistente prestaties te garanderen. Het proces omvat doorgaans de volgende belangrijke stappen:

Voorbereiding van het substraat:
De piëzo-elektrische basiswafel (PZT of kwarts) wordt gereinigd en voorbehandeld om onzuiverheden te verwijderen en een blij oppervlak te verkrijgen.

Elektrode-afzetting:
Dunne metaalfilms worden afgezet met behulp van sputter- of verdampingstechnieken. Deze lagen vormen de boven- en onderste elektroden veroorzaken trillingen.

Patroonvorming:
Fotolithografie wordt gebruikt om elektrische patronen te verwerken, waardoor een nauwkeurige spanningsverdeling over de chip onmogelijk wordt.

Etsen en microbewerking:
Microgaten of kanalen worden in het vernevelingsoppervlak geëlektrificeerd om vloeistofbeweging en druppelemissie te manipuleren.

Montage en inkapseling:
De lagen zijn aan elkaar en de chip is ingekapseld om hem te beschermen tegen vocht, stof en mechanische schade.

Dit proces omvat de technische principes van elektronische productie en micro-elektromechanische systemen (MEMS). De precisie van de fabricage heeft een directe invloed op de druppeluniformiteit en stabiliteit frequentie, die beide van cruciaal belang zijn voor goedkope vernevelingstechnologie.

Werkingsprincipe

De werking van een piëzo-verstuivingschip is gebaseerd op de dynamische vervorming van het piëzo-elektrische materiaal onder een wisselend elektrisch veld. Wanneer er spanning wordt toegepast, zet het materiaal periodiek uit en trekt het samen, waardoor trillingen ontstaan ​​op ultrasone frequenties, meestal 100 kHz en enkele MHz.

Een op het vernevelingsoppervlak geplaatste vloeistoflaag reageert op deze oscillatie. Wanneer de trillingsamplitude de grens van de oppervlaktespanning overschrijdt, valt de vloeistoffilm uiteen in fijne druppeltjes, wat resulteert in de vorming van vernevelde nevel. Het proces kan in drie hoofdfasen worden beschreven:

Energieconversie:
Elektrische input wordt via het piëzo-elektrische effect vergroot in mechanische trillingen.

Golfvoortbeplanting:
Mechanische golven reizen naar het vloeistofgrensvlak en vormen staande capillaire golven.

Druppeluitwerping:
Bij kritische amplitude brekende oppervlaktegolven, waardoor uniforme druppeltjes vrijkomen in het horizontale medium.

De grootte van deze druppeltjes kan nauwkeurig worden geregeld door de excitatiefrequentie en de fysieke parameters van het chipoppervlak aan te passen. Deze bestuurbaarheid maakt piëzo-elektrische verstuivers zeer geschikt voor medische inhalatoren, precisiecoatingsystemen en compacte bevochtigingsapparaten.

Via dit mechanisme bereikt het piëzo-vernevelingschip minimale zeer druppelvorming met minimaal energieverlies en zonder de hoeveelheid externe luchtdruk van verwarming – een voordeel dat de universele acceptatie ervan geniet in meerdere oefening ondersteuning.

Belangrijkste parameters en prestatiestatistieken

Druppelgrootte en -verdeling

Een van de meest kritische prestatie-indicatoren van een piëzo-vernevelingschip is de grootte en uniformiteit van de druppels die hij heeft opgelost. De druppelgrootte bepaalt hoe efficiënt de verstoven stof interageert met lucht, oppervlakken van menselijke ademhalingssystemen in medische toepassingen. Kleinere druppels vergroten bijvoorbeeld het oppervlak en de diffusiesnelheid, terwijl grotere druppels zorgen voor een betere beheersing van de afzetting bij coating- of landbouwtoepassingen.

Het proces voor het genereren van microdruppels wordt voornamelijk beïnvloed door de aandrijffrequentie, trillingsamplitude, vloeistofviscositeit en oppervlaktespanning. Hogere frequenties leveren over het algemeen kleinere druppels op, terwijl grotere amplitudes de snelheid waarmee de druppels worden uitgestoten verhogen. Een consistente druppelverdeling is een kenmerk van hoogwaardige piëzochips, de stabiele en voorspelbare vernevelingsresultaten betrouwbaar.

Factoren die de druppelgrootte en uniformiteit beïnvloeden

Parameter	Invloed op de druppelgrootte	Beschrijving
Frequentie	Omgekeerd proportioneel	Hoogerfrequentie → kleinere druppels
Amplitude	Direct proportioneel	Grotere amplitude → grotere druppels
Viscositeit	Verhoog de druppelgrootte	Vloeistoffen met een hoge sterkte zijn bestand tegen uiteenvallen
Oppervlaktespanning	Verhoog de druppelgrootte	Een sterkere spanning vermindert de vernevelingsefficiëntie

Nauwkeurige controle van deze factoren maakt het mogelijk dat piëzo-elektrische verstuivers druppels kunnen produceren in het bereik van submicron tot tientallen micron, geschikt voor verschillende industriële en biomedische behoeften. De stabiliteit van de druppelgrootteverdeling is ook essentieel voor de reproduceerbaarheid, vooral bij farmaceutische aërosolafgifte- en fijne coatingtechnologieën.

Vernevelingsfrequentie

De vernevelingsfrequentie bepaalt hoeveel trillingen er per seconde optreden in het piëzo-elektrische materiaal. Het heeft een directe invloed op zowel de druppelgrootte als de totale vernevelingssnelheid. Typische piëzo-vernevelingsschepen werken tussen 100 kHz en 2 MHz, afhankelijk van ontwerp en toepassing.

De resonantiefrequentie van de chip moet nauwkeurig worden afgestemd op het stuursignaal om de efficiëntie te maximaliseren. Buitenresonantie bij gebruik kan een grotendeels output, onstabiele druppelvorming of overmatig vermogensverlies veroorzaken. Daarom is frequentieafstemming een belangrijk onderdeel van de systeemkalibratie.

Bij hogere frequenties neemt de druppelgrootte af als gevolg van snellere voortplanting van oppervlaktegolven en veroorzaakte capillaire instabiliteit. Dit maakt hoogfrequente verneveling bijzonder voordelig in de vernevelingstechnologie, waar de productie van fijne nevel vereist is voor ademhalingstherapie of gecontroleerde verspreiding. Omgekeerde gematigde frequenties worden gebruikt in toepassingen zoals coating en bevochtiging, waarbij iets grotere druppels gewenst zijn om de dekking en retentie te verbeteren.

De ontwerpgeometrie van de chip, zoals de dikte, het elektrodepatroon en de holtestructuur, heeft ook invloed op de natuurlijke resonantie, die het werkfrequentiebereik bepaalt. Het vermogen van deze kenmerken zorgt voor stabiele prestaties en een goedkope werking.

Debiet en verbruik

De stroomsnelheid van een piëzo-vernevelingschip bepaalt hoeveel vloeistof per tijdseenheid kan worden verneveld. Het hangt af van het ingangsvermogen, het oppervlak en de trillingsamplitude. Hoogfrequente chips produceren doorgaans kleinere druppels maar lagere stroomsnelheden, terwijl ontwerpen met een lagere frequentie een grotere doorvoer kunnen bereiken met iets grotere druppelgroottes.

Energie-efficiëntie is een groot voordeel van piëzo-verneveling vergeleken met pneumatische of ultrasone systemen. Omdat de chip elektrische energie directe omzet in mechanische beweging, zonder luchtcompressie van verwarming, blijft het verbruik zelfs bij continu gebruik minimaal.

Typische prestatiestatistieken voor piëzo-vernevelingschepen

Parameter	Typisch bereik	Prestatie-impact
Bedrijfsfrequentie	100 kHz – 2 MHz	Regel de druppelgrootte
Druppelgrootte	1 – 30 µm	Bepaal de geschiktheid van de toepassing
Stroomsnelheid	0,1 – 10 ml/min	Heeft invloed op de doorvoerefficiëntie
Stroomverbruik	<5 W	Geeft de enorme energie-efficiëntie aan

Door de verzamelbare generatie van microdruppels tegen lage energiekosten is piëzo-verneveling ideaal voor op batterijen werkende of mobiele apparaten, zoals inhalatoren, diffusers en handsproeiers. Bovendien voorkomt de lage warmteontwikkeling schade aan gevoelige materialen, waardoor de integriteit van zoals vloeibare farmaceutische producten, geurstoffen of biologische oplossingen behouden blijven.

Toepassingen van piëzo-vernevelingschips

Medische toepassingen

Op medisch gebied is het piëzo-verstuivingschip een essentieel onderdeel geworden van de moderne vernevelingstechnologie, waardoor de manier waarop therapeutische aërosolen worden aanbevolen, wordt getransformeerd. Traditionele pneumatische vernevelaars zijn afhankelijk van perslucht om nevel te genereren, waardoor vaak inconsistente druppelgroottes ontstaan ​​en medicatie verspild wordt. Op piëzo gebaseerde systemen vooraf, uniforme microdruppeltjes met behulp van gecontroleerde trillingen, waardoor een medicijnmedicijnafzetting in de longen mogelijk wordt.

Deze uiterst nauwkeurige regeling zorgt voor een variabele dosering en minimaal vloeistofverlies, wat cruciaal is bij de behandeling van luchtwegaandoeningen zoals astma of chronische obstructieve longziekte (COPD). Bovendien vergroten de stille werking en het lage verbruik van piëzo-elektrische verstuivers het comfort en de draagbaarheid van de patiënt, waardoor compacte, op batterijen werkende inhalatoren mogelijk zijn.

De onderstaande tabel vat de belangrijkste voordelen van piëzo-verneveling in medische toepassingen samen.

Medische voordelen van piëzo-vernevelingschips

Functie	Beschrijving	Voordeel
Gecontroleerde druppelgrootte	Consistente generatie van microdruppels	Efficiënte lange absorptie
Laag geluidsniveau	Geen persluchtmechanisme	Verbeterd gebruikerscomfort
Draagbaar ontwerp	Compact en lichtgewicht	Geschikt voor thuis- of reisgebruik
Energie-efficiëntie	Minimaal stroomverbruik	Verlengde capaciteit van de batterij

Dankzij deze kenmerken hebben piëzo-verstuivingsvaardigheden zichzelf bewezen als de basis voor de volgende generatie inhalatie- en vernevelsystemen, die zowel precisie als patiëntgemak bieden.

Industriële toepassingen

Industriële processen maken steeds vaker gebruik van piëzo-vernevelingschepen voor precisiecoating, oppervlaktebehandeling en spuitafzetting. Traditionele spuittechnologieën, zoals pneumatische of hydraulische systemen, worden vaak geconfronteerd met uitdagingen op het gebied van druppelbeheersing, overspray en energieverbruik. Op piëzo gebaseerde verneveling biedt echter druppeluniformiteit op micrometerniveau en automatische stroomsnelheden, waardoor een consistente laagdikte en minimale materiaalverspilling mogelijk wordt.

Industrieën die dunnefilmcoatings, smeermiddelen, lijmen of geleidende materialen gebruiken, kunnen aanzienlijke prestatieverbeteringen realiseren door nauwkeurige vernevelingscontrole. Omdat het genereren van microdruppels wordt bereikt door middel van trillingen in plaats van door het onder druk zetten, blijft het proces schoon en wordt de oplossing voor complex mondstukonderhoud verminderd.

Industrieel gebruik van piëzo-vernevelingschepen

Toepassingstype	Functie	Voordeel
Precisiecoating	Gecontroleerde laagafzetting	Hoge uniformiteit en minder verspilling
Koelen en smering	Gelokaliseerde nevelspuiten	Verbeterde optimalisatie en veiligheid
Inkt- en filmafzetting	Gecontroleerde druppelafgifte	Gladde, defectvrije coatings

Bovendien maakt de werking bij lage temperaturen van piëzo-verstuivers ze compatibel met thermisch gevoelige materialen, wat essentieel is in de elektronica en uitgebreide materiaalproductie.

Consumentenelektronica

In consumentenproducten wordt het piëzo-vernevelingschip veel gebruikt in luchtbevochtigers, geurverspreiders en luchtreinigers. Deze apparaten van het vermogen van de chip om een ​​consistente mist te genereren zonder verwarming, waardoor de natuurlijke eigenschappen van plantaardige of aromatische oplosbare blijven.

Vergeleken met conventionele ultrasone luchtbevochtigers verbruiken piëzo-verstuivers minder energie, werken ze stiller en bieden ze meer controle over de mistintensiteit. Hun compacte structuur maakt elektronische integratie in kleine apparaten mogelijk, waaronder zichtbare luchtbevochtigers en slanke thuisverspreiders.

Consumenten geven steeds meer de voorkeur aan apparaten die prestaties en duurzaamheid in evenwicht brengen, en de piëzo-elektrische verstuiver sluit perfect aan bij deze trend door de combinatie van een laag verbruik en een lange tijd.

Toepassingen in consumentenelektronica

Apparaattype	Rol van piëzo-vernevelingschip	voornaamste voordeel
Luchtbevochtiger	Produceert koele, fijne nevel	Verbeterde verwarming en comfort
Geurverspreider	Vernevelde essentiële ingrediënten	Behoudt de zuiverheid van de geur
Luchtreiniger	Levert actieve mistdeeltjes	Verbeterde luchtkwaliteit

Door nog steeds een krachtige nevelgeneratie aan te bieden, verbetert de piëzo-verstuivingstechnologie van de gebruikerservaring en de werking van het apparaat, waardoor de waarde van de markt voor consumentenelektronica wordt versterkt.

Landbouwtoepassingen

De landbouw heeft ook piëzo-vernevelingschips omarmd voor de nauwkeurige spuiten van pesticiden, meststoffen en plantengroeiregulatoren. Conventionele spuitsystemen produceren vaak ongelijkmatige druppelgroottes, wat leidt tot chemisch afval en milieuvervuiling. Piëzo-verstuivers maken gecontroleerde generatie van microdruppels mogelijk die een uniforme dekking en optimaal gebruik van landbouwchemicaliën effectief.

Omdat deze chips kunnen worden geïntegreerd in compacte, op batterijen werkende spuitmachines, ondersteunen ze precisielandbouwpraktijken door het vloeistofverbruik te verminderen en driftverlies te vergroten. Het vermogen om een ​​scala aan solide te vernevelen, inclusief op water gebaseerde en stroperige bewezen, breidt het gebruik ervan uit naar kasomgevingen en visuele irrigatiesystemen.

Agrarische voordelen van piëzo-vernevelingschips

Functie	Impact	Voordeel
Bestrijdingsmiddelen spuiten	Uniforme druppelgrootte	Betere dekking en minder afval
Verspreiding van kunstmest	Gecontroleerde afgifte	Verbeterde nutriëntenefficiëntie
Slimme irrigatie	Geïntegreerde misafgifte	Verbeterde gewasgroei en waterbesparing

De piëzo-elektrische verstuiver draagt zo bij aan duurzame landbouw door de precisie te verbeteren, het verbruik te verminderen en milieuvriendelijke landbouwpraktijken te ondersteunen.

Voordelen van piëzo-verneveling

Hoge precisie en controle

Het meest opvallende voordeel van het piëzo-verstuivingschip ligt in zijn vermogen om zeer uniforme druppeltjes te produceren met nauwkeurige groottecontrole. Deze precisie wordt bereikt door directe elektrische excitatie van het piëzo-elektrische materiaal, waardoor trillingsparameters nauwkeurig kunnen worden aangepast op de geschatte druppelgrootte.

In tegenstelling tot mechanische of pneumatische systemen zorgt voor piëzo-elektrische verneveling voor realtime reactievermogen. De druppeldiameter kan worden aangepast door eenvoudigweg de aandrijffrequentie van spanning aan te passen, waardoor op maat gemaakte microdruppelcontrole mogelijk wordt voor specifieke toepassingen zoals de toepassing van medische aerosolen, microcoating of geurverspreiding.

De consistentie van de druppelverdeling verbetert ook de herhaalbaarheid van het proces en de productkwaliteit. In een farmaceutische en industriële context biedt dit niveau van controle voor een optimaal materiaalgebruik, minimaal afval en een hoge reproduceerbaarheid over de productiebatches heen.

Vergelijk de mogelijkheden van atomiseringscontrole

Vernevelingstype	Controleprecisie	Reactiesnelheid	Druppelconsistentie
Piëzo-atomisatie	Uitstekend	Direct	Hoogly Uniform
Ultrasone verstuiving	Matig	Langzaam	Variabel
Pneumatische verstuiving	Laag	Matig	Inconsequent

Een aanzienlijke precisie versterkt de piëzo-elektrische verstuiver als de voorkeurstechnologie waarbij stabiliteit, nauwkeurige en reproduceerbaarheid van cruciaal belang zijn.

Energie-efficiëntie

Energie-efficiëntie is een andere specifieke kracht van piëzo-vernevelingschips. Deze zetten elektrische apparaten direct om in mechanische trillingen met minimale thermische verliezen, waardoor verneveling op extreem lage vermogensniveaus mogelijk is. Het typische operationele vermogen ligt onder de 5 watt, aanzienlijk lager dan dat van ultrasone pneumatische systemen.

Deze draagbare plantaardige niet alleen de energiekosten, maar maakt ook een compacte, batterijgevoede werking in draagbare of draagbare apparaten mogelijk. Omdat het vernevelingsproces bovendien geen verwarming of drukverhoging vereist, blijven de fysische en chemische eigenschappen van de vloeistof intact, waardoor de technologie geschikt is voor gevoelige biologische of chemisch beïnvloeding.

Kenmerken van energie-efficiëntie

Functie	Beschrijving	Voordeel
Directe energieconversie	Elektrisch-naar-mechanisch proces	Minimaal stroomverlies
Laag stroomverreiste	Werkt onder 5W	Compatibel met universele systemen
Geen warmteontwikkeling	Voorkomt thermische degradatie	Veilig voor delicaat

De hoge energie-tot-verstuivingsefficiëntieverhouding draagt bij aan een duurzaam productontwerp en sluit aan bij de elektrische vraag naar milieuvriendelijke technologieën met een laag verbruik.

Compact formaat en draagbaarheid

Het miniaturisatiepotentieel van piëzo-vernevelingschips maakt ze ideaal voor integratie in kleine en draagbare apparaten. Hun solid-state constructie elimineert omvangrijke mechanische componenten, waardoor productontwerpers de systeemgrootte kunnen gebruiken zonder de uitvoerefficiëntie in gevaar te brengen.

De compactheid maakt wijdverbreid gebruik mogelijk in consumentenelektronica, medische inhalatoren en draagbare apparaten, waar ruimte- en energie-efficiëntie van het grootste belang zijn. Bovendien verbetert het vermogen van de chip om nog steeds te werken aan de gebruikerservaring, vooral bij persoonlijke en binnentoepassingen zoals luchtbevochtigers en geurverspreiders.

Deze combinatie van verkleining van de afmetingen, nog steeds werkende en betrouwbare prestaties geeft het compacte verstuivingsapparaat een aanzienlijk voordeel in zowel de consumenten- als de professionele markt.

Fysieke en functionele voordelen van piëzo-vernevelingschips

Kenmerkend	Beschrijving	Toepassingenvoordeel
Compacte structuur	Kleine vormfactor en lichtgewicht	Eenvoudige integratie in apparaten
Stille werking	Minimaal trillingsgeluid	Comfortabele gebruikerservaring
Laag Power-ontwerp	Geschikt voor kleine batterijen	Mogelijkheid voor draagbaar apparaat

Door een enorme vooruitgang in de fabricage van micro-elektromechanische systemen (MEMS), wordt verwacht dat toekomstige piëzo-chips een nog kleinere voetafdruk zullen bereiken met een hoger extern vermogen.

Materiaalcompatibiliteit

Een versterkende kracht van het piëzo-vernevelingschip ligt in zijn vermogen om een scala aan vloeistoftypen te vernevelen, waaronder waterige oplossingen, organische oplosmiddelen, stroperige oplosbare en bioactieve stoffen. Omdat verneveling mechanisch wordt bereikt in plaats van thermisch of pneumatisch, blijft de integriteit van temperatuurgevoelige en vluchtige verbindingen behouden.

Deze compatibele uitbreiding van de reikwijdte van piëzo-elektrische verneveling uit meerdere malen – van farmaceutische producten en cosmetica tot landbouw en fijnchemische verwerking. De niet-reactieve bouwmaterialen, zoals roestvrij staal en kwarts, zorgen voor langdurige chemische stabiliteit en weerstand tegen corrosie.

Materiaalcompatibiliteit van piëzo-vernevelingschips

Vloeibaar soort	Verneveling Haalbaarheid	Gemeenschappelijke toepassing
Watergebaseerde oplossingen	Uitstekend	Luchtbevochtigers, inhalatoren
Organische oplosmiddelen	Hoog	Industriële coatings
Viskeuze solide	Matig	Geuroliën, smeermiddelen
Bioactieve deeltjes	Uitstekend	Medische en laboratoriumapparatuur

Deze veelzijdigheid zorgt ervoor dat de piëzo-elektrische verstuiver kan dienen als een universeel platform voor verschillende vloeistofbehandelingssystemen, waardoor innovatie beperkt wordt in waar gecontroleerde verneveling onderdeel is.

Uitdagingen en beperkingen

Materiële degradatie

Ondanks zijn ingewikkelde volwassenheid wordt het piëzo-verstuivingschip geconfronteerd met uitdagingen die verband houden met materiaaldegradatie bij langdurig gebruik. Voortdurende samenwerking van elektrische velden en mechanische spanning kan het piëzo-elektrische materiaal geleidelijk verzwakken, vooral bij gebruik met hoge frequentie van hoge spanning. Dit leidt tot een vermindering van de trillingsamplitude en diente gevolg tot een lagere verstuivingsefficiëntie.

Omgevingsfactoren zoals vloeistof, temperatuurschommelingen en componenten van industriële versnelling ook materiaalvermoeidheid en elektrode-erosie. In medische en industriële omgevingen, waar continu gebruik vereist is, kan een dergelijke achteruitgang de stabiliteit en waarneming van het apparaat in gevaar brengen.

Om deze problemen te verzachten, maken ze vaak gebruik van waterdichte coatings, inkapselingstechnieken van samengestelde piëzo-elektrische materialen met verbeterde weerstand tegen vermoeidheid. Niettemin blijft de betrouwbaarheid op lange termijn van piëzo-elektrische verstuivers een voortdurend zorgvuldig van onderzoek, vooral voor toepassingen die constante een hoogfrequente werking verdeeld.

Oorzaken en gevolgen van materiaaldegradatie in piëzo-vernevelingschips

Oorzaak	Effect op prestaties	Mogelijke oplossing
Elektrische vermoeidheid	Verminderde trillingsreactie	Gebruik van zeer duurzame PZT-composieten
Thermische overspanning	Frequentie drift en delaminatie	Temperatuurbeheersing en isolatie
Chemische correlatie	Elektrode-erosie	Beschermende coatings en afdichtingen
Mechanische vermoeidheid	Structuur losmaken	Versterkt substraatontwerp

Het begrijpen en ontdekken van deze degradatiemechanismen is van cruciaal belang voor het vervolg van de operationele werking van piëzo-vernevelingssystemen.

Verstopping en vervuiling

Een andere kritische beperking bij piëzo-vernevelingschips is het stoppen van vervuiling van het vernevelingsoppervlak. Omdat de meeste ontwerpen afhankelijk zijn van gaten op microschaal of gaasstructuren om het genereren van microdruppels te manipuleren, kan elke ophoping van vaste resten, onzuiverheden van gedroogde polymeer deze doorgangen impliceren, waardoor de output wordt uitgesloten en de uniformiteit van de druppels verandert.

Vloeistoffen die opgeloste zouten, organische of deeltjes bevatten, zijn bijzonder voor het veroorzaken van bacteriële verstoppingen. Dit probleem heeft niet alleen invloed op de vernevelingsprestaties, maar kan ook leiden tot een hoger verbruik omdat het systeem de stroom compenseert.

Preventief onderhoud en slanke ontwerpoplossingen zijn essentieel om dit probleem te verminderen. Technieken zoals hydrofobe coatings, zelfreinigende ultrasone pulsen of periodieke hoogfrequente spoelen worden onderzocht om consistente prestaties te behouden.

Verstoppingspreventiestrategieën voor piëzo-vernevelingschepen

Oorzaak van Verstopping	Preventieve maatregel	Verwacht resultaat
Residuaccumulatie	Oppervlaktecoating en filtratie	Verminderde verstoppingsfrequentie
Gedroogde vloeibare film	Zelfreinigende hoogfrequente modus	Automatische mondstukreiniging
Deeltjesverontreiniging	Invoervloeistofvoorfiltratie	Stabiele druppelopbrengst
Op olie gebaseerde vloeistofresiduen	Periodieke reiniging met oplosmiddelen	Herstelde vernevelingsefficiëntie

Het schoonhouden van de verstuivingsinterface is daarom een belangrijke noodzaak, vooral bij medische en agrarische apparaten waar betrouwbaarheid en hygiëne van cruciaal belang zijn.

Kostenoverwegingen

Hoewel het piëzo-verstuivingschip beperkte prestatievoordelen biedt, blijft de kosten een belangrijke factor die de wijdverbreide acceptatie ervan in bepaalde markten beperkt maakt. Het fabricageproces omvat stappen met hoge precisie, zoals de positie van dunne films, microbewerking en fotolithografie, die allemaal de structurele en kosten van de productie verhogen.

Bovendien draagt ​​het gebruik van uitgebreide materialen zoals platina-elektroden en PZT-keramiek bij aan hogere productiekosten in vergelijking met traditionele vernevelingsmethoden. Voor industriële industriële toepassingen waarbij de kosten per eenheid van cruciaal belang zijn, kan dit de economische duurzaamheid beïnvloeden.

Door de aanzienlijke innovaties op het gebied van micro-elektromechanische systemen (MEMS) en materiaalkunde worden deze kosten echter geleidelijk langzaam. Er wordt verwacht dat de trend richting massaproductie, verbeterde wafelopbrengsten en eenvoudige assemblageprocessen zich zullen doorzetten piëzo-elektrische verstuivers toegankelijker in zowel de consumenten- als de industriële sector.

Kostenprestatiefactoren in piëzo-vernevelingstechnologie

Kostenfactor	Impact op de prijs	Potentiële optimalisatie
Materiaalkeuze	Hoog voor PZT en edelmetalen	Ontdek goedkoop keramiek van composieten
Fabricagecomplexiteit	Verhoog de productietijd	Automatiseer assemblage en testen
Precisiebewerking	Verhoog de gereedschaps- en arbeidskosten	Pas schaalbare MEMS-technieken toe
Systeemintegratie	Vereist kalibratie- en regelcircuits	Gebruik modulaire driverontwerpen

Het bereiken van een evenwicht tussen kosten en prestaties blijft een centrale uitdaging bij de opschalen van de productie van piëzo-atomisatiechips. Er zijn nieuwe materialen en processen ontstaan, de technologie zal waarschijnlijk kosteneffectief en op grote schaal worden toegepast.

Recente innovaties en toekomstige trends

Geavanceerde materiaaltechniek

Recente ontwikkelingen in de materiaalkunde hebben de prestaties en duurzaamheid van het piëzo-vernevelingschip aanzienlijk verbeterd. Onderzoekers ontdekken nieuwe piëzo-elektrische verbindingen en nanocomposietmaterialen om de energie-efficiëntie, temperatuurstabiliteit en corrosieweerstand te verbeteren.

Hiervan hebben loodvrije piëzo-elektrische keramieken zoals kaliumnatriumniobaat (KNN) en bismutnatriumtitanaat (BNT) de aandacht gekregen als milieuvriendelijke alternatieven voor conventioneel loodzirkonaattitanaat (PZT). Deze materialen voldoen niet alleen aan de milieuvoorschriften, maar bieden ook superieure weerstand tegen vermoeidheid en stabiele piëzo-elektrische coëfficiënten onder hittebelasting.

Een andere opkomende richting is de integratie van nanomaterialen, waarbij koolstofnanobuisjes, grafeenlagen of nanozilvercoatings in de elektrode of het substraat worden verwerkt. Deze hybride aanpak verbetert de mechanische sterkte, geleidbaarheid en energie-efficiëntie.

Opkomende materialen in de ontwikkeling van piëzo-vernevelingschips

Materiaaltype	voornaamste voordeel	Toepassingenvoordeel
KNN Keramiek	Loodvrij, thermisch stabiel	Milieuvriendelijke verstuivingsapparaten
Keramiek op basis van BNT	Hoog vermoeidheidsweerstand	Lange operationeel werkzaam
Grafeen-elektroden	Superieure geleidbaarheid	Verlaagd stroomverbruik
CNT-versterkte substraat	Verbeterde mechanische sterkte	Verbeterde duurzaamheid van trillingen

Deze materiaalinnovaties zijn cruciaal om tegemoet te komen aan de duurzame vraag naar compacte, goedkope en duurzame vernevelingssystemen.

Slimme en adaptieve verstuivingssystemen

De integratie van intelligente besturingstechnologieën heeft de werking van moderne piëzo-elektrische verstuivers opnieuw bedoeld. Geavanceerde drivercircuits en microcontrollers maken nu adaptieve frequentiemodulatie, realtime druppelfeedback en functionele stroomregeling mogelijk.

In slanke vernevelingssystemen blijven sensoren continu parameters gebruiken zoals temperatuur, trillingsamplitude en vloeistofviscositeit. Op basis van deze gegevens is het systeem de aandrijffrequentie en -spanning dynamisch geworden om optimale prestaties en druppeluniformiteit te behouden.

Gelijke innovaties hebben vooral impact op gebieden als de gezondheidszorg, waar nauwkeurige aerosoldosering en controle van de deeltjesgrootte van cruciaal belang zijn. Op dezelfde manier vergelijkbare landbouwspuiten en industriële luchtbevochtigers van automatische aanpassing aan wisselende vloeistofomstandigheden.

Oorspronkelijke kenmerken van slanke piëzo-vernevelingssystemen

Functie	Functie	Impact
Adaptieve frequentiecontrole	Verleden zich aan de stabiliteit en temperatuur van de vloeistof aan	Behoudt de consistentie van de druppels
Sensorgebaseerde feedback	Laten we de vernevelingsprestaties bekijken	Maakt gesloten-lusregeling mogelijk
IoT-connectiviteit	Bediening en diagnose op afstand	Maakt slank onderhoud mogelijk
Algoritme voor energieoptimalisatie	Minimaliseert het energieverbruik	Verbeterde efficiëntie en prestaties

De trend naar IoT-compatibele atomiseringssystemen wordt snel, waardoor datagestuurde controle en noodzakelijk onderhoud in diverse sectoren mogelijk worden.

Miniaturisatie en integratie

Miniaturisatie is een van de bepaalde trends in de evolutie van piëzo-atomisatiechips. De ontwikkeling van MEMS-gebaseerde verstuivers (Micro-Electro-Mechanical Systems) maakt de productie mogelijk van ultrakleine chips met nauwkeurige druppelgeneratiemogelijkheden, vaak met een diameter van minder dan 5 μm.

Deze miniaturisatie ondersteunt de integratie in mobiele apparaten, zoals compacte luchtbevochtigers, medische vernevelaars en geurverspreiders. Verminderd verrassend ontwerpen die verneveling en vloeistoftoevoerkanalen combineren de assemblage van de assemblage en verbeteren de betrouwbaarheid.

Voordelen van op MEMS gebaseerde piëzo-vernevelingschips

Functie	Technisch voordeel	Toepassingsvoorbeeld
Ultracompact ontwerp	Ruimtebesparend, lichtgewicht	Draagbare inhalatoren
Laag stroomverbruik	Geoptimaliseerd voor draagbaar gebruik	Apparaten die op batterijen werken
Precisiedruppelcontrole	Hoge uniformiteit en herhaalbaarheid	Laboratorium atomisering
Systeemintegratie	Zeer eenvoudige montage en bediening	Compacte slanke diffusers

Waarom de fabricagetechnologie vordert, blijft de grens tussen microfluïdica en atomiseringsdelen, wat de weg vrijmaakt voor geminiaturiseerde aërosolsystemen van de volgende generatie.

Energie-efficiëntie en duurzaamheid

Duurzaamheid wordt een centrale aandacht bij het ontwerp van atomiseringssystemen. Traditionele ultrasone systemen hebben vaak een hoge energie-input, maar recente energie-efficiënte piëzo-elektrische verstuivers zijn in staat een hoge output te behouden met een aanzienlijk lager verbruik.

Innovaties zoals optimalisatie van de resonantiefrequentie, laagspanningsaandrijfcircuits en thermische beheerstructuren helpen het energieverlies tijdens de conversie te verminderen. Bovendien is de drang naar recycleerbare materialen en milieuvriendelijke coatings de bredere beweging naar duurzame productiepraktijken.

Energieoptimalisatiestrategieën bij piëzo-verneveling

Strategie	Beschrijving	Resultaat
Resonante frequentieafstemming	Werk op natuurlijke frequentie voor efficiëntie	Verminderd energieverlies
Laagspanningscircuitontwerp	Geoptimaliseerde piëzo-driverarchitectuur	Lager stroomverbruik
Thermisch beheer	Voorkomt oververhitting en drift	Stabiele werking op lange termijn
Recyclebare materialen	Milieuvriendelijke ontwerpkeuzes	Verminderde ecologische voetafdruk

De combinatie van hoge vernevelingsefficiëntie en milieubewust ontwerp positioneert het piëzo-vernevelingschip als een leidende technologie in de volgende golf van duurzame aërosoloplossingen.

Conclusie

In tegenstelling tot traditionele ultrasone of pneumatische verstuivers vertrouwen piëzo-gebaseerde systemen op het piëzo-elektrische effect, een fenomeen waarbij mechanische trillingen worden berekend door de toepassing van een elektrisch veld. Dit proces maakt de gecontroleerde productie van uniforme druppels mogelijk zonder verwarming van chemische verandering van de vloeistof.

De belangrijkste voordelen van deze technologie zijn onder meer controle van de fijne druppelgrootte, laag energieverbruik, compact structureel ontwerp en aanpassingsvermogen aan een ras scala aan oplossing. De materiële basis, vaak gebaseerd op keramiek zoals PZT of aanzienlijke loodvrije alternatieven zoals KNN en BNT, zorgt voor mechanische sterkte en operationele stabiliteit. Bovendien heeft de integratie van MEMS-fabricage en intelligente feedbacksystemen de toepassingsspottentieel in medische, industriële, agrarische en consumentendomeinen enorm uitgebreid.

belangrijkste sterke punten van piëzo-verstuivingschiptechnologie

Functie	Technisch voordeel	Industriële impact
Precisiedruppelgeneratie	Uniforme verneveling met minimaal afval	Verbeterde procescontrole
Laag Power-bedrijf	Efficiënte elektrisch-mechanische conversie	Lagere operationele kosten
Geminiaturiseerd ontwerp	Compact, draagbaar en eenvoudig te verteren	Ondersteunt draagbare en draagbare apparaten
Materiaalflexibiliteit	Geschikt voor diverse vloeistofsoorten	Bredere verdeeldheid in de sector
Milieunaleving	Loodvrije en recyclebare opties	Duurzaam productontwerp

Deze kenmerken positioneren piëzo-verstuiving gezamenlijk als een superieur alternatief voor conventionele verstuivingstechnologieën, zowel in termen van prestaties als verantwoordelijkheid voor het milieu.
