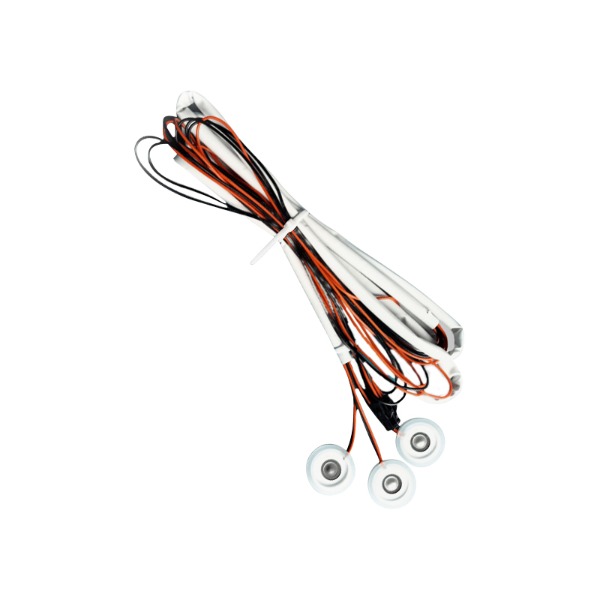

Alles wat u moet weten over medische piëzo-elektrische keramische schijven

Medische piëzo-elektrische keramische schijf s moeten een elektromechanische koppelingscoëfficiënt (kt) in diktemodus van meer dan 0,48 en een akoestische impedantie van minder dan 35 MRayl bereiken om geschikt te zijn voor diagnostische beeldvorming of therapeutische echografie. Zonder deze parameters kan de schijf niet de vereiste resolutie of veilige weefselpenetratie produceren.

In tegenstelling tot piëzokeramiek van industriële of consumentenkwaliteit worden schijven van medische kwaliteit gekenmerkt door strikt gecontroleerd diëlektrisch verlies (tan δ < 0,02) en een Curie-temperatuur boven 300 °C om stabiliteit tijdens sterilisatie en langdurig gebruik te gareneren.

Kritieke materiaaleigenschappen voor medische toepassingen

Medische piëzo-elektrische keramische schijven worden doorgaans vervaardigd uit gemodificeerde loodzirkonaattitanaat (PZT) -samenstellingen. De onderstaande tabel toont de essentiële eigenschappen voor algemeen medisch gebruik, zoals echografie, HIFU (High Intensity Focused Ultrasound) en flowsensoren.

• Piëzo-elektrische ladingsconstante (d33): 400–600 pC/N – zorgt voor voldoende verplaatsing voor excitatie bij laagspanning.
• Relatieve permittiviteit (εr): 1200–1800 bij 1 kHz – komt overeen met de elektrische impedantie met medische stuurcircuits.
• Mechanische kwaliteitsfactor (Qm): 60–150 – balanceert de gevoeligheid (lage Qm) versus het uitgangsvermogen (hoge Qm) voor beeldvorming of therapie.
• Dichtheid (ρ): 7,5–7,8 g/cm³ – beïnvloedt de akoestische afstemming met menselijk weefsel.

Een schijf die wordt gebruikt in een cardiale ultrasone sonde vereist bijvoorbeeld kt > 0,5 and diktevariatie minder dan ±2 μm over de schijfdiameter om fasevervorming en artefacten te voorkomen.

Diameter-dikteverhouding en resonantiefrequentieselectie

De werkfrequentie van een medische piëzo-elektrische schijf is omgekeerd evenredig met de dikte ervan. Voor een standaardschijf in radiale modus is de fundamentele diktemodusfrequentie f_t (in MHz) ≈ N_t / dikte (mm) , waarbij N_t de frequentieconstante is (typisch 1900–2100 Hz·m voor materialen van het PZT-5A-type).

Veel voorkomende medische frequentiebanden en bijbehorende schijfafmetingen:

• 2–5 MHz (abdominale en obstetrische beeldvorming): dikte 0,4–1,0 mm, diameter typisch 10–25 mm.
• 7,5–10 MHz (vasculair en kleine onderdelen): dikte 0,2–0,28 mm, diameter 6–12 mm.
• 15–20 MHz (oogheelkundige en huidbeeldvorming): dikte 0,1–0,13 mm, diameter 3–6 mm.

Het kiezen van een onjuiste verhouding leidt tot valse modi. Een schijf van medische kwaliteit zou laterale modi moeten onderdrukken frequentieverhouding radiaal-dikte < 0,7 om interferentie met de primaire dikteresonantie te voorkomen.

Integratie van akoestische matching en backing-lagen

De kale keramische schijf heeft een akoestische impedantie van ~34 MRayl, terwijl menselijk zacht weefsel ~1,5 MRayl is. Zonder bijpassende lagen, meer dan 88% van de ultrasone energie wordt gereflecteerd op het grensvlak tussen schijf en weefsel, waardoor het apparaat ineffectief wordt.

Daarom wordt een medische piëzo-elektrische schijf nooit alleen gebruikt. Het vereist:

• Eén of twee bijpassende lagen (elk met een tussenliggende impedantie, bijvoorbeeld 9–12 MRayl) om de transmissie-efficiëntie te verhogen tot boven 80%.
• Een sterk dempende achterlaag (akoestische impedantie 15–25 MRayl, demping > 20 dB/cm/MHz) om achterstraling te dempen en de pulsduur te verkorten.

Door bijvoorbeeld een enkele aanpassingslaag met een dikte van λ/4 op de middenfrequentie toe te voegen, wordt de bandbreedte verbeterd 45% tot 72% , waardoor de beeldresolutie direct wordt verhoogd.

Elektrische polen en prestatiestabiliteit onder medische omstandigheden

Keramische schijven zoals vervaardigd zijn nog niet piëzo-elektrisch totdat ze zijn gepoold. Schijven van medische kwaliteit vereisen een poolspanning van 2–4 kV/mm bij 100–150 °C gedurende 15–30 minuten om domeinuitlijning te bereiken. Onvolledige polen resulteert in een verminderde d33 met meer dan 30% en een onstabiele frequentierespons.

Na het polen ondergaan schijven thermische veroudering en stabilisatie. Medische acceptatiecriteria zijn onder meer:

• Capaciteitsdrift < 3% na 500 uur bij 37°C (lichaamstemperatuur) en 90% luchtvochtigheid.
• Isolatieweerstand > 10 GΩ bij 500 V DC om lekstromen in patiëntcontactsondes te voorkomen.
• Geen depolarisatie onder 200°C om ethyleenoxide- of autoclaafsterilisatie (121°C) te overleven.

Diëlektrisch verlies en warmteontwikkeling in therapieschijven

Voor medische toepassingen met continue golven of hoge belasting (bijvoorbeeld fysiotherapie-echografie, chirurgisch snijden) moet de schijf warmte afvoeren zonder de resonantie te verschuiven. De belangrijkste maatstaf is diëlektrische verliesfactor (tan δ) . Bij 1 MHz en 20 V/mm behouden medische therapieschijven een tan δ < 0,015, waardoor de temperatuurstijging wordt beperkt tot < 15 °C bij een akoestisch vermogen van 1 W/cm².

Een schijf met een tan δ van 0,03 (gebruikelijk bij goedkope industriële schijven) zou tweemaal zoveel warmte genereren, wat zou leiden tot:

• Frequentiedrift van 0,5–1,2% per stijging van 10°C , waardoor ontstemming van de aandrijfelektronica ontstaat.
• Thermische uitzetting komt niet overeen met hechtlagen, resulterend in delaminatie na < 50 behandelingscycli.

Daarom specificeren medische therapieschijven een maximale trillingssnelheid < 0,5 m/s RMS en bevatten ze geïntegreerde temperatuursensoren in de sondeconstructie.

Vereisten voor biocompatibiliteit en inkapseling

De ruwe keramische schijf zelf is niet biocompatibel vanwege het loodgehalte (typisch PZT bevat 60-70% lood per gewicht). Daarom schrijven medische regelgevingsnormen (IEC 60601-2-37, FDA-richtlijnen) inkapseling voor. De schijf moet hermetisch worden afgesloten of worden gecoat met paryleen-C (dikte 5–15 μm) of epoxy van medische kwaliteit.

Inkapselingsvalidatie omvat:

• ISO 10993-5 cytotoxiciteitstest: geen cellyse rond de ingekapselde schijf.
• Analyse van uitloogbare leads: < 0,1 μg/cm²/dag in gesimuleerde lichaamsvloeistof.

Zonder de juiste inkapseling kan zelfs het falen van een enkele schijf ertoe leiden dat de kosten voor hercertificering van de sonde hoger oplopen $ 10.000 per incident (regelgevende indiening en testen).

Prestatietesten vóór medische integratie

Elke partij medische piëzo-elektrische schijven moet gestandaardiseerde elektrische en akoestische tests doorstaan. Acceptatie-/afwijzingscriteria gebaseerd op IEEE 176-1987 en IEC 60483:

• Impedantiegrootte bij resonantie: ±10% van nominale waarde.
• Fasehoek bij resonantie: > 85° (pure modus).
• Capaciteitstolerantie: ±5% bij 1 kHz, 25°C.
• Diktevariatie: ≤ ±3 μm over het schijfoppervlak voor arrays.

Een schijf die deze limieten overschrijdt, kan zonder verdere afstemming rechtstreeks worden geïntegreerd in een medische ultrasone transducer of therapie-applicator, waardoor 15-20 uur aan technische kalibratie per sonde wordt bespaard.
